Equação de Bernoulli nos fluidos: fórmula e exemplos

A equação de Bernoulli relaciona pressão, velocidade e altura em um escoamento ideal: p + ρv²/2 + ρgz = constante ao longo de uma linha de corrente. Na expressão, p é a pressão, ρ é a massa específica, v é a velocidade, g é a aceleração da gravidade e z é a cota. Ela permite analisar como diferentes parcelas de energia mecânica se transformam durante o movimento do fluido.

Este artigo trata da equação de Bernoulli na mecânica dos fluidos, não da equação diferencial de mesmo nome. O objetivo é aprender a escolher os pontos de análise, combinar conservação de massa e energia e reconhecer quando o modelo ideal precisa de correções. Todos os valores dos exemplos são hipotéticos e servem ao estudo universitário.

O que cada termo representa na equação

Na forma apresentada, todos os termos têm unidade de pressão: pascal, equivalente a joule por metro cúbico. A pressão participa do trabalho realizado pelo fluido; o termo ρv²/2 corresponde à parcela cinética por volume; ρgz corresponde à parcela potencial gravitacional por volume. Somá-los só faz sentido quando as grandezas estão expressas em unidades compatíveis.

Também é possível dividir a expressão por ρg e escrever p/(ρg) + v²/(2g) + z = constante. Agora cada termo tem unidade de metro e representa uma carga. Essa forma é frequente em hidráulica. Escolha uma forma e mantenha-a até o fim, para não misturar pressão em pascal com altura em metro no mesmo membro.

Quais hipóteses precisam ser verificadas

A formulação elementar considera escoamento permanente, fluido incompressível e efeitos viscosos desprezíveis no trecho analisado. Permanente significa que as propriedades em um ponto não mudam com o tempo. Não significa que todas as partículas tenham a mesma velocidade, nem que o fluido esteja parado. Incompressível significa que a massa específica pode ser tratada como constante nas condições do problema.

A relação vale ao longo de uma linha de corrente. Aplicá-la entre pontos de linhas diferentes exige condições adicionais, como escoamento irrotacional no domínio pertinente. Também não se devem ignorar bombas, turbinas ou perdas mecânicas relevantes: nesses casos, uma equação de energia ampliada precisa incluir o fornecimento, a extração ou a dissipação de energia.

Por que usar a continuidade antes de Bernoulli

Conservação de massa e conservação de energia respondem a perguntas diferentes. Em um tubo sem derivações, com fluido incompressível em regime permanente, a vazão volumétrica é a mesma em duas seções: Q = A₁v₁ = A₂v₂. Logo, se a área diminui, a velocidade média aumenta. Essa conclusão decorre da continuidade, e não de uma propriedade universal da pressão.

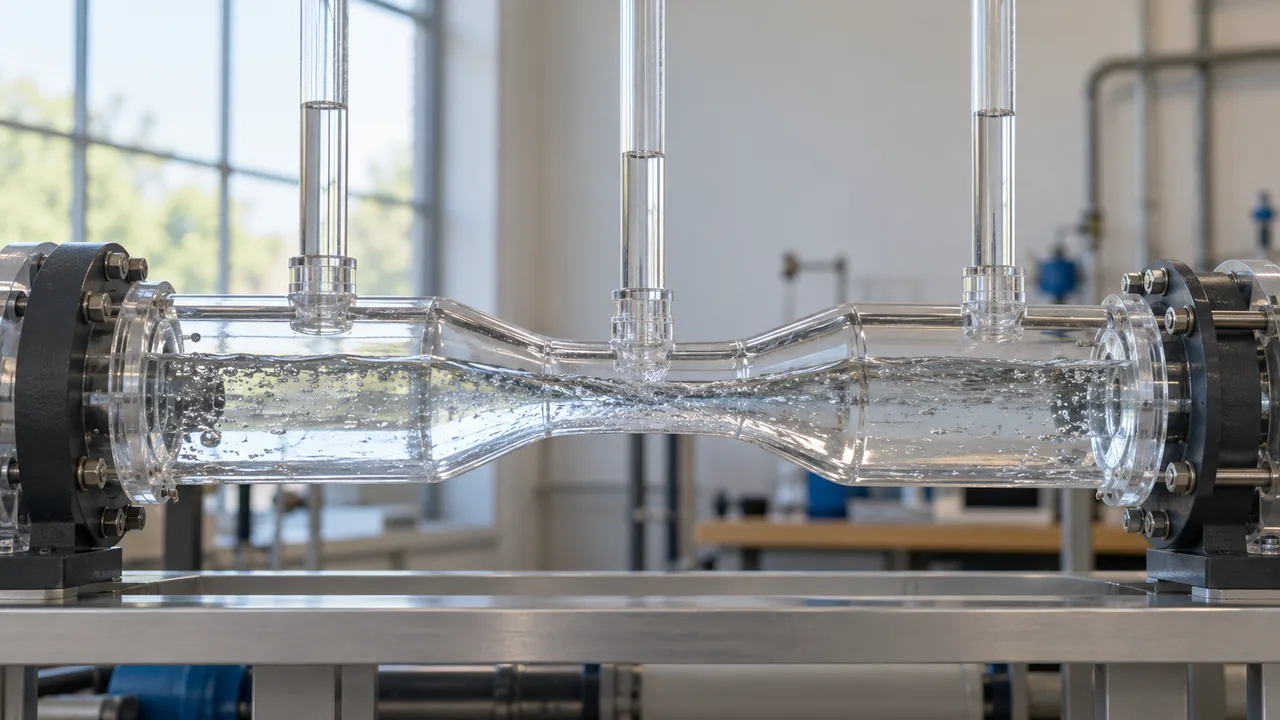

Exemplo resolvido: estreitamento horizontal

Considere água com ρ = 1.000 kg/m³ escoando em um tubo horizontal ideal. Na seção 1, a área é 0,020 m², a velocidade é 2 m/s e a pressão é 200.000 Pa. Na seção 2, a área cai para 0,010 m². Admita as hipóteses de Bernoulli e despreze perdas no trecho. Como o tubo é horizontal, z₁ = z₂.

Confira o cálculo no sentido inverso: p₁ + ρv₁²/2 = 200.000 + 2.000 = 202.000 Pa; p₂ + ρv₂²/2 = 194.000 + 8.000 = 202.000 Pa. A igualdade verifica a consistência numérica. Em uma tubulação real, as medições podem exigir perdas e correções associadas ao perfil de velocidades.

O que muda quando a altura aumenta

Se a seção 2 estiver acima da seção 1, a parcela ρgz₂ será maior. Para a mesma soma ideal, pressão e energia cinética precisam se ajustar em conjunto. Não é correto concluir que “mais alto significa sempre mais rápido”. A conclusão depende das condições de contorno, das áreas e das pressões especificadas no problema.

Em um reservatório aberto muito maior que o orifício de saída, a velocidade da superfície pode ser aproximada por zero. Se superfície e saída estão à pressão atmosférica e as perdas são desprezíveis, surge v = √(2gh), com h igual à diferença de nível. Essa aproximação é conhecida como resultado de Torricelli; sua validade depende justamente das simplificações declaradas.

Pressão estática, pressão dinâmica e pressão total

A expressão ρv²/2 costuma receber o nome de pressão dinâmica. Isso não transforma uma tomada lateral comum em um medidor direto de velocidade. É necessário saber o que o instrumento mede e em que posição ele está instalado. Medidas de estagnação, por exemplo, envolvem desacelerar localmente o escoamento e relacionar essa condição à pressão estática.

Escolha também a mesma referência de pressão nos dois pontos. Se ambos estão submetidos à mesma atmosfera externa, pressões manométricas podem simplificar as contas. Entretanto, para analisar vaporização e cavitação é preciso considerar pressão absoluta e pressão de vapor. Um valor manométrico negativo não equivale automaticamente a uma pressão absoluta fisicamente impossível.

Como tratar perdas e máquinas em problemas reais

Na forma de cargas, uma escrita usual é p₁/(ρg) + v₁²/(2g) + z₁ + h_b = p₂/(ρg) + v₂²/(2g) + z₂ + h_t + h_L. As parcelas h_b, h_t e h_L representam carga fornecida por bomba, extraída por turbina e dissipada, respectivamente. Essa escrita pressupõe convenções claras; outros modelos podem exigir coeficientes cinéticos e termos adicionais.

A perda de carga não é desaparecimento da energia total do universo. É redução de energia mecânica disponível, associada à dissipação. A discussão se conecta ao estudo de entropia e processos irreversíveis. Antes de dimensionar uma instalação, seriam necessários dados reais de fluido, rugosidade, comprimento, conexões e operação, além do modelo apropriado.

Roteiro de estudo para resolver exercícios

Em um relatório, apresente uma pequena hipótese de trabalho sobre quais efeitos foram desprezados e explique como isso limita a conclusão. Separar previsão ideal e resultado medido é mais informativo que ajustar números para forçar concordância. Uma discrepância pode revelar que o regime ou as condições de contorno não correspondem às suposições iniciais.

Perguntas frequentes sobre a equação de Bernoulli

Onde a velocidade aumenta, a pressão sempre diminui?

Não como regra universal. Essa relação precisa ser analisada com altura, trocas de energia e hipóteses do escoamento. No exemplo horizontal ideal, ela ocorre; entre pontos quaisquer de um sistema real, a frase isolada é insuficiente.

Bernoulli substitui a equação da continuidade?

Não. Continuidade expressa conservação de massa; Bernoulli relaciona parcelas de energia mecânica. Em muitos exercícios as duas são usadas juntas. Uma obtém a velocidade na nova seção, e a outra permite relacioná-la à pressão e à altura.

A equação pode ser aplicada a gases?

Pode em situações em que a variação de densidade seja desprezível e as outras hipóteses sejam adequadas. Se efeitos de compressibilidade forem relevantes, é necessário adotar uma formulação compatível, em vez de tratar ρ como constante sem justificativa.
