Diagrama de flujo en programación: ciclo y ejemplo
Construye e interpreta un diagrama de flujo en programación con condición, actualización y salida. Incluye un ciclo de suma y su prueba de mesa.
En pocas palabras
- La condición, la actualización y la flecha de retorno determinan el comportamiento del ciclo.
- La prueba de mesa debe registrar el estado en cada evaluación.
- Una especificación explícita permite comprobar frontera, corrección y terminación.
En este artículo
Un diagrama de flujo en programación representa el recorrido de un procedimiento mediante acciones, decisiones y conexiones dirigidas. Su utilidad es hacer visible qué paso sigue, bajo qué condición y cómo puede terminar una repetición. No sustituye la especificación ni demuestra por sí solo que el algoritmo sea correcto.
Este artículo desarrolla un ciclo completo para sumar enteros de 1 a n. La guía general de diagrama de flujo presenta usos y organización; aquí el foco está en representar estado, condición de continuación y actualización, y comprobar su ejecución antes de escribir código.
Símbolos y significado del recorrido
| Elemento | Representación habitual | Qué debe quedar claro |
|---|---|---|
| Inicio y fin | Óvalo o forma de terminación | Dónde comienza y termina el procedimiento |
| Entrada o salida | Paralelogramo | Qué dato se recibe o presenta |
| Proceso | Rectángulo | Qué cálculo o actualización se realiza |
| Decisión | Rombo | Qué condición se evalúa y qué salida corresponde |
| Conexión | Flecha | Dirección y continuidad del recorrido |
- Elemento
- Inicio y fin
- Representación habitual
- Óvalo o forma de terminación
- Qué debe quedar claro
- Dónde comienza y termina el procedimiento
- Elemento
- Entrada o salida
- Representación habitual
- Paralelogramo
- Qué debe quedar claro
- Qué dato se recibe o presenta
- Elemento
- Proceso
- Representación habitual
- Rectángulo
- Qué debe quedar claro
- Qué cálculo o actualización se realiza
- Elemento
- Decisión
- Representación habitual
- Rombo
- Qué debe quedar claro
- Qué condición se evalúa y qué salida corresponde
- Elemento
- Conexión
- Representación habitual
- Flecha
- Qué debe quedar claro
- Dirección y continuidad del recorrido
La unidad de diagramas de flujo de la UNAM relaciona diagramación y estructuras de control. La forma ayuda, pero la etiqueta debe expresar una operación precisa. “Procesar” dice poco si el lector no sabe qué cambia.
Problema y entradas válidas

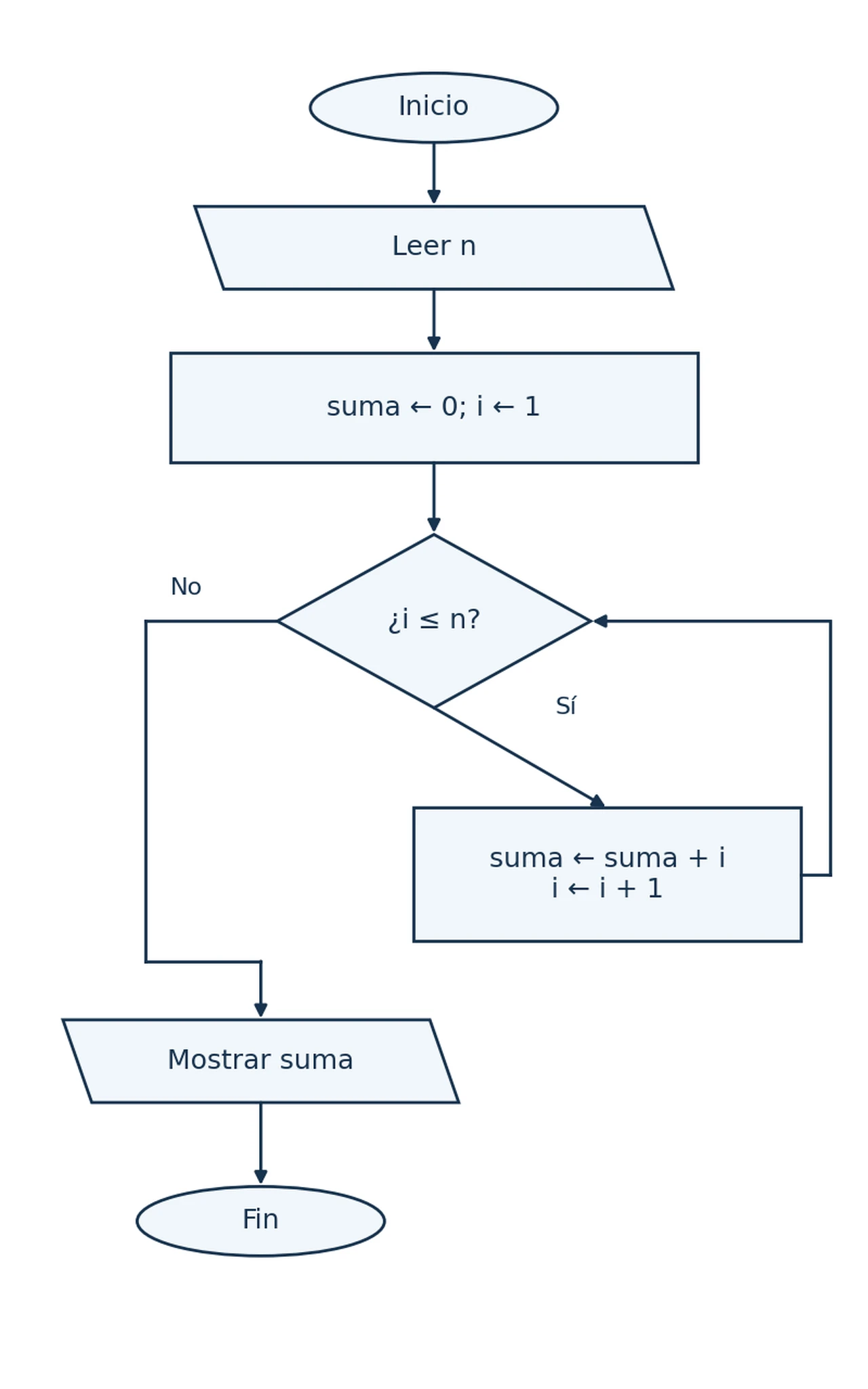

Se usan dos variables: suma guarda el acumulado e i indica el entero que se considerará en la siguiente vuelta. Se inicializan en 0 y 1, respectivamente. La condición i ≤ n decide si queda un valor por sumar. Después de añadir i, se incrementa para que el ciclo avance.
Prueba de mesa con n = 3
| Antes de evaluar | ¿i ≤ 3? | Acción | Estado posterior |
|---|---|---|---|
| suma = 0; i = 1 | Sí | Sumar 1 e incrementar i | suma = 1; i = 2 |
| suma = 1; i = 2 | Sí | Sumar 2 e incrementar i | suma = 3; i = 3 |
| suma = 3; i = 3 | Sí | Sumar 3 e incrementar i | suma = 6; i = 4 |
| suma = 6; i = 4 | No | Mostrar suma | Resultado: 6 |
- Antes de evaluar
- suma = 0; i = 1
- ¿i ≤ 3?
- Sí
- Acción
- Sumar 1 e incrementar i
- Estado posterior
- suma = 1; i = 2
- Antes de evaluar
- suma = 1; i = 2
- ¿i ≤ 3?
- Sí
- Acción
- Sumar 2 e incrementar i
- Estado posterior
- suma = 3; i = 3
- Antes de evaluar
- suma = 3; i = 3
- ¿i ≤ 3?
- Sí
- Acción
- Sumar 3 e incrementar i
- Estado posterior
- suma = 6; i = 4
- Antes de evaluar
- suma = 6; i = 4
- ¿i ≤ 3?
- No
- Acción
- Mostrar suma
- Estado posterior
- Resultado: 6
La tabla registra el estado, no solo las formas del dibujo. Para n = 0, la primera evaluación es falsa y se muestra 0 sin ejecutar el cuerpo. Este caso comprueba que el algoritmo respeta el contrato vacío de suma y que la inicialización no depende de una primera vuelta obligatoria.
Errores que el diagrama ayuda a encontrar
Si se omite el incremento de i, para ciertos valores la condición seguirá verdadera indefinidamente. Si se coloca una condición estricta i < n, el procedimiento no sumará el último valor. Si la flecha de retorno vuelve a la inicialización, se borrará el avance. Cada conexión cambia el comportamiento y debe revisarse como parte del algoritmo.
La documentación de control de flujo de Python permite relacionar ese recorrido con decisiones y bucles en código. El nombre del lenguaje no corrige una condición mal especificada: primero debe estar claro qué estado entra en cada evaluación y qué actualización ocurre después.
Por qué termina y qué calcula
Para n no negativo y finito, i aumenta una unidad en cada vuelta y termina superando n. Antes de cada evaluación, suma contiene los enteros ya incorporados, desde 1 hasta i − 1. Al salir, todos los valores exigidos han sido considerados. Esa propiedad conecta el recorrido con la salida esperada.
El estudio de algoritmos de CS50 ayuda a separar corrección y eficiencia. El ciclo realiza una cantidad de iteraciones proporcional a n; eso es distinto de afirmar una duración fija en segundos. El ejemplo prioriza aprendizaje de repetición, aunque la misma suma pueda calcularse con otra estrategia.
Cómo revisar un diagrama antes de implementar
Checklist del recorrido
- Especifique entrada, salida y casos fuera del contrato.
- Compruebe que toda decisión tiene salidas identificadas.
- Siga cada flecha y revise qué variables cambian.
- Pruebe un caso ordinario y un caso de frontera.
- Explique por qué el ciclo progresa y termina.
- Compare el resultado con un cálculo independiente.
Los ejemplos de algoritmos permiten practicar otros recorridos. La guía de programación conecta el diseño con implementación y pruebas. Un diagrama útil permite explicar el procedimiento y detectar errores concretos, además de mostrar una secuencia visualmente ordenada.
